Gitarreneffekt selbst gebaut – Phaser von musikding.de

Schon länger kannte ich den sehr interessanten Webshop Musikding. Dort wird alles verkauft, was man zum Bauen eines Gitarreneffektgerätes braucht, auch Platinen und ganze Bausätze. Desweiteren gibt es ein für einen Webshop wirklich sehr aktives Forum mit vielen hilfreichen Tipps. Obwohl ich nicht wirkoich ein neues Effektgerät brauchte, kaufte ich mit den Bausatz für den Phaser inklusive ungebohrtem Gehäuse, einfach weil ich es mal ausprobieren wollte und allgemein Spass am Basteln hab. Meine Wahl fiel auf den Phaser, weil mir die Idee gefiel ein Teures Gerät wie den Phase 90 für wenig Geld zu klonen. Da ich jedoch wenig Zeit zum Bau hatte wegen des Studiums war meine Bedingung: an einem Nachmittag mit dem Bau fertig werden.

Natürlich fing das Projekt wie immer am Computer an: die Datenblätter und die Anleitung downloaden. Jedoch reicht es dann, nur mit Lötkolben, Lot, Kreuzschlitz und Schraubenschlüssel ans Werk zu gehen. Ab jetzt fühlt es sich wirklich an wie LEGO: man hat die Teile und die Anleitung parat und hat einfach Spass am Zusammenbauen. Der Spass wird am Ende nur etwas gebremst, wenn ihr die selben Fehler macht wie ich. Meine 3 Fehler waren:

Ich habe mir…

• …keine Poti-Knöpfe gekauft, weil ich dachte ich hab noch genug. Diese haben aber am Ende nicht gepasst, Also tut euch den Gefallen und kauft gleich welche auf Musikding mit, wie z.B. diese hier.
• …um Geld zu Sparen die ungebohrte Platine gekauft. Die Folgen: ich musste mir 6 verschiedene Bohrer kaufen und eine Bohrmaschine weil mein Akkuschrauber zu klein war.
• …extra die Mühe gemacht, Löcher für die “Nasen” an den Potis zu bohren, damit diese sich nicht verdrehen. Die Löcher sind jedoch etwas zu gross und gut sichtbar. Erst nachher habe ich in der Anleitung gelesen, dass es auch ohne die Nasen stabil genug ist und man sie mit der Zange entfernen kann.

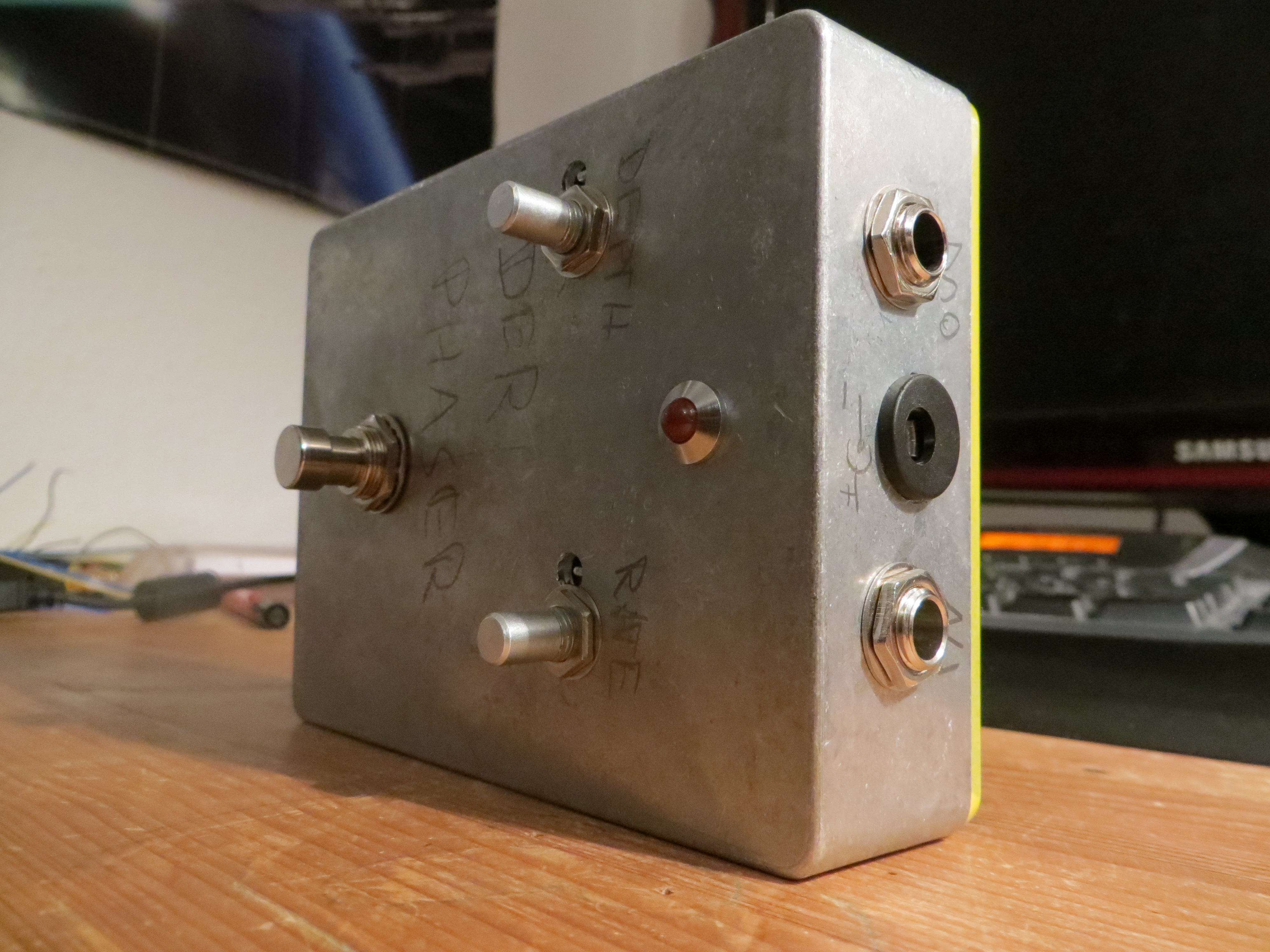

Wenn man diese Dinge beachtet ist man tatsächlich in 2-3 Stunden je nach Erfahrung und Aufwand bei der Gehäusedekoration fertig. Meinen wollte ich eigentlich Gelb lackieren, aber am Ende ging mir die Zeit aus und nur die Rückseite ist lackiert. Deswegen sieht der Effekt jetzt erstmal so aus:

Er sieht noch etwas sehr nach “Bricolage” aus, aber ich habe noch vor ihn komplett zu lackieren, die Löcher zu überdecken und Knöpfe anzubringen. Davon werde ich später nochmal Fotos machen. Das Ding ist übrigens sehr stabil und hat auf Anhieb funktioniert. Man musste für den Trimmer (Widerstand R22 im Schaltbild) die richtige Position finden. Dies erwähne ich, damit keine so wie ich zuerst glaubt dass der Phaser nicht funktioniert.

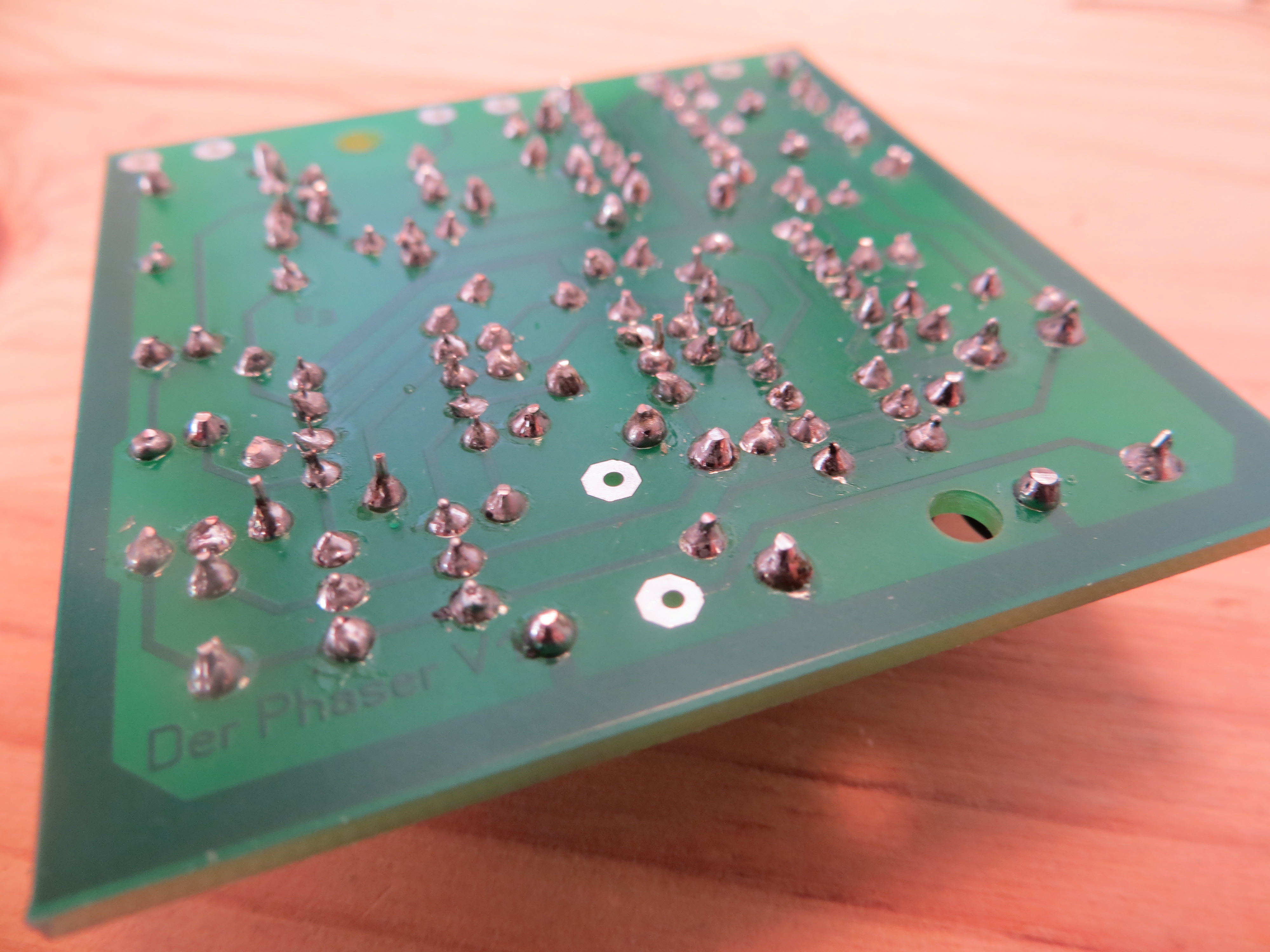

An alle Anfänger die es auch mal selber versuchen wollen aber Angst vor dem Löten haben: das Löten der Platine ist das einfachste beim ganzen Aufbau. Das Lot fliesst von alleine um die Pads und haftet nicht am Rest der Platine, weswegen die kleinen Abstände der Pads keine Probleme machen. Beim Löten der Litzen an die Gehäuse-Teile sollte man jedoch etwas gedultig sein: zuerst immer schon die Litzen verzinnen und Lötzinn an die Teile machen. Danach die Teile zusammenlöten, denn beides gleichzeitig funktioniert nicht so gut, vorallem wenn man nur zwei Hände hat. Unten ein Bild meiner Platine von unten.

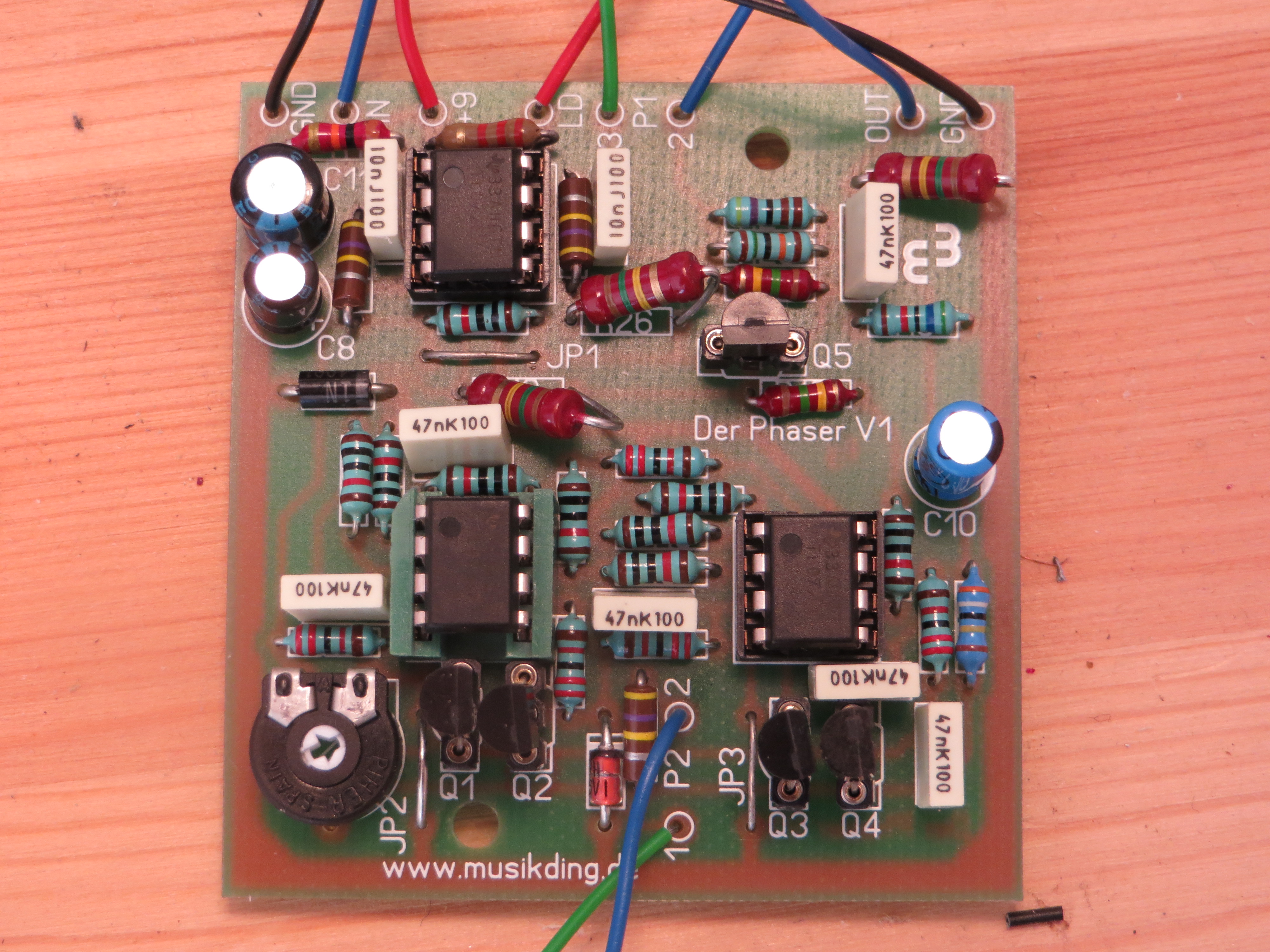

Beim Löten der Bauelemente auf der Platine sollte man immer beachten, die Teile der Höhe nach einzubauen, von flach nach hoch, also zuerst Widerstände und Dioden und am Ende die Elkos. So haben die Teile die man gerade einbaut immer festen halt wenn man die Platine umdreht.

Abschliessend kann ich wirklich jedem Gitarristen empfehlen, das Selberbauen einmal auszuprobieren. Man spart Geld, es dauert nicht lange und macht Spass. Fuer Leute ohne Freude an der Bastelarbeit ist ein solches Projekt jedoch nur bedingd geeignet, da einsparungen alleine nicht der Grund sein sollten Zeit zu verbringen, in der man keinen Spass hat. Am Ende muss dies wohl jeder fuer sich selbst ueberlegen. Der Lerneffekt ist aber mehr handwerksseitig, da man eigentlich garnicht wissen muss wie der Phaser funktioniert. Ich habe mir jedoch vorgenommen die Funktionweise, wenn ich wieder Zeit habe genau zu analysieren, so dass man auch etwas in Gebiet Elektronik lernt. In ein paar Wochen werde ich noch einen weiteren Post zum Phaser machen: mit neuen Bildern und einem kleinen Review bezüglich des Klangs.
